Постановка задачи

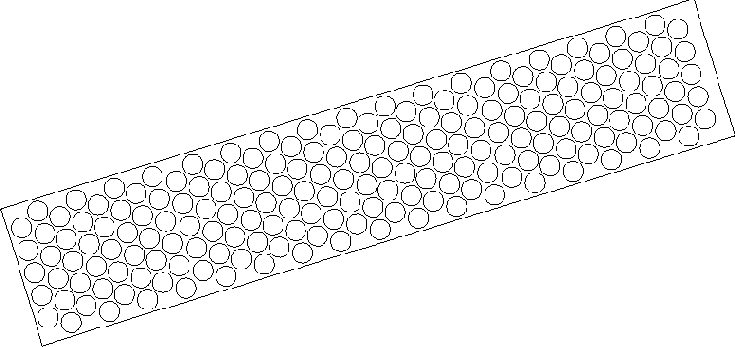

Разработка приложения AutoLISP является следствием возникновения необходимости автоматизировать выполнение какой-либо задачи в AutoCAD®. Часто возникает желание ускорить выполнение однотипных повторяющихся построений или объединить сложную последовательность операций в одну. Пусть необходимо построить парковую дорожку, которая имеет сложную конфигурацию с переменным числом компонентов, задаваемых пользователем. Дорожка должна выглядеть следующим образом:

Для построения дорожки программа на AutoLISP должна:

Нарисовать прямоугольную границу по начальной точке, конечной точке и ширине. Граница может быть расположена на плоскости произвольным образом и обладать произвольными размерами.

Запросить у пользователя размер плитки и расстояние между плитками. Плитки представляют собой круги; они должны заполнять дорожку, не перекрываясь и не пересекая границу.

Расположить плитки на дорожке в шахматном порядке.

Чтобы посмотреть, как программа должна работать, можно запустить готовую версию приложения, поставляемую с AutoCAD.

Для запуска имеющегося примера

В меню "Сервис" AutoCAD выберите "Приложения".

Выберите файл gardenpath.vlx из папки Tutorial\VisualLISP и нажмите кнопку «Загрузить».

Нажать кнопку «Закрыть».

В командной строке введите gpath.

В ответ на первые два запроса укажите начальную и конечную точки в области рисования AutoCAD.

В ответ на запрос «Half Width of Path» (половина ширины дорожки) введите 50 (если работа ведется в британской системе единиц, следует ввести число 2).

В диалоговом окне «Garden Path Tile Specifications» нажмите «OK».
