ANGDIR Системная переменная


ANGDIR Системная переменная

ANGDIR Системная переменная

список команд







Тип: целый

Сохранен в: рисунок

Начальное значение: 0

Задание направления для положительных углов.

Для задания формата и точности измерения углов

Для поворота грани тела


ANGDIR Системная переменная

ANGDIR Системная переменная

список процедур





Для задания формата и точности измерения углов

  • Щелкните меню "Формат" » "Единицы".
  • В диалоговом окне "Единицы рисунка" на вкладке "Угол" выберите тип угла и точность.
  • Изменение параметров единиц иллюстрируется в группе "Пример".

  • Для задания направления нулевого угла нажать кнопку "Направление".
  • Нулевым называется угол, относительно которого измеряются все остальные углы. Отсчет может производиться по часовой стрелке или против нее. По умолчанию нулевым считается направление вправо, а углы отсчитываются против часовой стрелки.

  • Выберите необходимые параметры.
  • Нажать "OK" для закрытия каждого диалогового окна.
  •  Командная строка:  ЕДИНИЦЫ




    ANGDIR Системная переменная

    ANGDIR Системная переменная

    список процедур

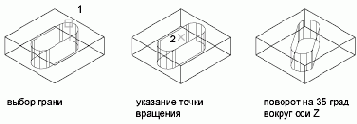

    Для поворота грани тела

  • Щелкнуть меню "Изменить" » "Редактирование тел" » "Повернуть грани".
  • Выбрать грань для поворота (1).
  • Продолжить выбор граней или нажать ENTER для перехода к заданию параметров.
  • Ввести z для указания точки на оси.
  • Ось поворота может также быть задана указанием точки на оси X или Y, двух точек или объекта (в этом случае ось совмещается с ним). Положительным направлением оси считается направление от начальной точки к конечной.

  • Задать угол поворота.
  • Нажать ENTER для завершения команды.
  •  Командная строка: РЕДТЕЛ
