Построение фасок в местах пересечения объектов
Панель Редактирование:Меню "Изменить": Фаска
Командная строка: фаска(Режим С ОБРЕЗКОЙ) Параметры фаски: Длина1 = текущая, Длина2 = текущая
Выберитепервую линию или [Отменить/Полилиния/Расстояние/Угол/С обрезкой/мЕтод/Несколько]: Выбрать объекты любым способом или ввести параметр
Первой строки | |

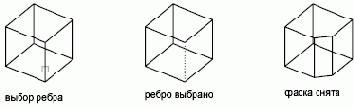

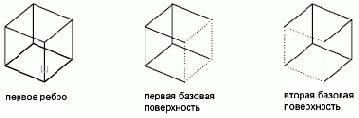

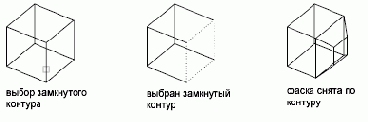

Первой строкиОпределяет первую из двух кромок для определения 2М фаски или снятия фаски кромки трехмерного твердотельного объекта. Выберите второй отрезок или нажмите клавишу Shift при выборе, чтобы создать угол: Выбрать объекты любым способом или нажать и удерживать клавишу SHIFT, чтобы выбрать объект и создать острый угол При выборе линий или полилиний их длины регулируются для соответствия длине линии фаски. Можно удерживать нажатой клавишу SHIFT при выборе объектов для замены значения текущих расстояний фаски на 0. Если выбранные объекты являются линейными сегментами двумерной полилинии, они должны быть либо смежными, либо разделенными одним сегментом. Если они разделены еще одним сегментом полилинии, команда ФАСКА удаляет промежуточные сегменты, заменяя их фаской. Если для снятия фаски выбрано ребро трехмерного тела, необходимо указать, какая из двух смежных с ним граней является базовой поверхностью. Выбирается базовая поверхность... Задайте опцию выбора поверхности [Следующая/OK (текущая)] <OK>: Ввести n или o либо нажать ENTER Если ввести o или нажать ENTER, выбранная поверхность станет базовой. Если ввести с, выбранной становится вторая поверхность, смежная с указанным ребром. Длина фаски для базовой поверхности <текущая>: Длина фаски для другой поверхности <текущая>: После выбора базовой поверхности нужно указать, какие из ее ребер участвуют в снятии фасок. Ребра можно выбирать по отдельности или все вместе. Выберите кромку или [Контур] Выбрать кромку, ввести L или нажать ENTER КромкаПозволяет указывать ребра по отдельности. КонтурПереключение в режим выбора замкнутых контуров. Выберите замкнутый контур или [Ребро] Выбрать кромку, ввести e или нажать ENTER Замкнутый контур Выбор всех ребер базовой поверхности. Кромка Переключение в режим выбора отдельных ребер. |
Отменить |
ОтменитьОтменяет предыдущую операцию в команде. |
Полилиния |
ПолилинияПостроение фасок вдоль всей полилинии. Выберите 2М полилинию: Пересекающиеся сегменты полилинии соединяются фаской в каждой вершине полилинии. Линии фасок становятся новыми сегментами полилинии. Если полилиния включает сегменты, которые намного короче длины фаски, у этих сегментов фаска не снимается. |
Расстояние |
РасстояниеЗадание длин фасок (расстояний от выбранного пересечения до концов линии фаски). Первая длина фаски <текущая>: Вторая длина фаски <текущая>: Если обе длины фаски равны нулю, команда ФАСКА удлиняет или обрезает отрезки так, чтобы они заканчивались в одной и той же точке. |
Угол |
УголЗадание в качестве параметров фаски одной из ее длин и величины угла. Первая длина фаски <текущая>: Угол фаски с первым отрезком <текущий>: |
С обрезкой |
С обрезкойОпределяет, обрезает ли команда ФАСКА выбранные отрезки до конечных точек фаски. Режим обрезки [С обрезкой/Без обрезки] <текущий>: Примечание Включение обрезки присваивает системной переменной TRIMMODE значение 1; отключение обрезки присваивает системной переменной TRIMMODE значение 0. Если для системной переменной TRIMMODE установлено значение 1, команда ФАСКА обрезает пересекающиеся линии до конечных точек линии фаски. Если выбранные линии не пересекаются, команда ФАСКА удлиняет или обрезает их. Если для переменной TRIMMODE установлено значение 0, фаска снимается без обрезки выбранных линий. |
Метод |
МетодЗадает использование командой ФАСКА двух длин или длины и величины угла для построения фаски. Метод построения [Длина/Угол] <текущий>: |
Несколько |
НесколькоСоздает фаски для кромок нескольких наборов объектов. Команда ФАСКА будет отображать основную подсказку, а также подсказку "Выберите второй объект" до тех пор, пока не будет нажата клавиша ENTER для завершения команды. |
