ОБРЕЗАТЬ Команда

О Команды

ОБРЕЗАТЬ Команда

Обрезка объекта по кромке, формируемой другими объектами

Панель Редактирование:

Меню "Изменить": "Обрезать"

Командная строка: обрезать

Текущие настройки: Проекция = текущее значение Кромки = текущее значение

Выберите режущие кромки...

Выберите объекты или <выбрать все>: Выбрать один или несколько объектов и нажать ENTER , или нажать ENTER для выбора всех отображенных объектов

Выбрать объекты, задающие режущие кромки, по которым следует обрезать объект, или нажать ENTER для выбора всех объектов как потенциальных режущих кромок. Команда ОБРЕЗАТЬ проецирует режущие кромки и обрезаемые объекты на плоскость XY текущей ПСК.

Примечание Для выбора режущих кромок, в которые входят блоки, можно использовать только следующие параметры: "Одиночный", "Секущая рамка", "Линия" и "Выбрать все".

Выберите объект для обрезки или нажмите клавишу Shift при выборе, чтобы удлинить или [Линия/Секрамка/Проекция/Кромка/отменить/Отменить]: Выбрать объект для обрезки, удерживать клавишу SHIFT и выбрать объект для удлинения, или ввести параметр

Укажите способ выбора объектов обрезки. Если при обрезке возможно получить несколько результатов, то результат определяется положением первой точки выбора.

Обрезаемый объект

Задание обрезаемого объекта. Запрос для выбора объектов обрезки повторяется, что позволяет выполнять обрезку нескольких объектов. Нажать ENTER для завершения команды.

Выбор с помощью клавиши Shift для удлинения

Удлиняет выбранные объекты, а не обрезает их. С помощью этого параметра можно легко переключаться между обрезкой и удлинением.

Линия

Выбор всех объектов, пересекающих линию выбора. Линия выбора - это последовательность временных сегментов линии, заданная с помощью двух или более точек линии выбора. Линия выбора не образует замкнутый контур.

Укажите первую точку линии выбора: Укажите начальную точку линии выбора

Укажите следующую точку линии выбора или [Отменить]: Укажите следующую точку линии выбора или введите о

Укажите следующую точку линии выбора или [Отменить]: Указать следующую точку линии выбора, ввестио или нажать ENTER

Секрамка

Выбор объектов, находящихся внутри прямоугольной области, определенной двумя точками, и пересекающих ее.

Первый угол: Указать точку

Укажите противоположный угол: Указать точку на диагонали, которая выходит из первой точки

Примечание Некоторые рамки выбора объектов для расширения неоднозначны. ОБРЕЗАТЬ разрешает выбор вдоль прямоугольной секущей рамки по часовой стрелке от первой точки до первого обнаруженного объекта.

Проекция

Задает режим проецирования, который используется при обрезке объектов.

Задайте параметр проецирования [Нет/Пск/Вид] <текущий>: Ввести параметр или нажать ENTER

"Нет"

Без проецирования. С помощью команды выполняется обрезка только тех объектов, которые пересекаются с режущими кромками в 3М пространстве.

ПСК

Проецирование на плоскость XY текущей ПСК. С помощью команды выполняется обрезка только тех объектов, которые не пересекаются с режущими кромками в 3М пространстве.

Вид

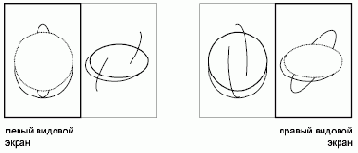

Проецирование вдоль текущего направления взгляда. С помощью команды выполняется обрезка объектов, которые пересекают кромку под текущим углом зрения.

Кромка

Определяет способ обрезки объекта: по растянутой кромке другого объекта или только до объекта, который пересекает его в трёхмерном пространстве.

Введите подразумеваемый режим продолжения кромки [С продолжением/Без продолжения] <текущий>: Ввести параметр или нажать ENTER

С продолжением

Удлинение режущей кромки до пересечения с 3М объектом.

Без продолжения

Объект обрезается только до режущей кромки, пересекающей его в 3М пространстве.

Примечание При обрезке штриховки не следует присваивать опции «Кромка» значение «С продолжением». Иначе не будет происходить соединения режущих кромок, даже если зазоры в них укладываются в пределы допустимого зазора для штрихования.

Стереть

Удаляет выбранные объекты. С помощью этого параметра удобно стирать ненужные объекты, не выходя из режима команды ОБРЕЗКА.

Выберите объекты для удаления <выход>: Применить способ выбора объектов и нажать ENTER для возврата к предыдущему запросу

Отменить

Отмена последнего действия команды ОБРЕЗАТЬ.
