РЕДСПЛАЙН Команда

Редактирование сплайнов или сглаженных сплайнами полилиний

 Панель Редактирование-2:



Меню "Изменить": "Объект"

"Сплайн"

 Контекстное меню: Выбрать сплайн для редактирования, щелкнуть правой кнопкой мыши в области рисования и выбрать «Редактирование сплайна».

 Командная строка: редсплайн

Выберите сплайн:

Ввести параметр [Определяющие/Замкнуть/Перенести/Исправить/ОБратно/Отменить]:?

При выборе сплайна (сглаженной сплайном полилинии) его определяющие (управляющие) точки выделяются ручками.

Если выбранный сплайн замкнут, опция «Замкнуть» заменяется на «Разомкнуть». Если у сплайна нет определяющих данных, опция «Определяющие» становится недоступной. К определяющим данным относятся определяющие точки, допуск, связанные со сплайном касательные (все это задается в команде SPLINE).

Сплайн теряет определяющие данные в случае:

  • использования опции «Очистить» в ходе редактирования данных

  • исправления сплайна с увеличением его порядка, добавления определяющих точек или изменения их весов

  • изменения допуска для сплайна

  • перемещения управляющих точек сплайна

  • подрезки, разрушения, растяжения или удлинения сплайна

    • Примечание Команда РЕДСПЛАЙН автоматически преобразует сглаженные сплайнами полилинии в настоящие сплайны. Преобразование имеет силу даже при прерывании команды сразу же после выбора объекта.

    Определяющие

    Определяющие

    Редактирует определяющие сплайн данные, используя следующие опции:

    Задайте опцию

    [Добавить/Замкнуть/Удалить/Перенести/Очистить/Касательные/ДОПуск/выХод] <выХод>: Ввести параметр или нажать ENTER

    Примечание  Если выбранный сплайн замкнут, параметр "Замкнуть" заменяется параметром "Разомкнуть".

    Добавить

    Добавляет в сплайн определяющие точки.

    Управляющая точка <выход>: Указать управляющую точку или нажать ENTER

    Новая точка <выход>: Указать точку или нажать ENTER

    Новая точка <выход>: Указать точку или нажать ENTER

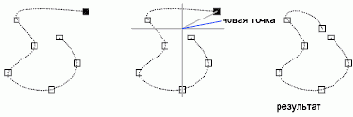

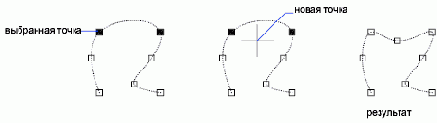

    После выбора точки РЕДСПЛАЙН подсвечивает ее и следующую за ней; новая точка размещается между двумя этими точками. Для отмены последней добавленной точки можно использовать опцию «Отменить». Если выбрана последняя точка на разомкнутом сплайне, выделяется только указанная точка, и РЕДСПЛАЙН добавляет новую точку после последней точки. Если выбрать первую точку на разомкнутом сплайне, появится запрос, предлагающий поместить новую точку до или после первой точки.

    Новая точка или [После/До] <выход>: Указать точку, ввести параметр или нажать ENTER

    Новая точка <выход>: Указать точку или нажать ENTER

    Точка добавляется, и сплайн перестраивается с учетом нового набора точек.

    Замкнуть/Разомкнуть

    Если выбранный сплайн замкнут, параметр "Замкнуть" заменяется параметром "Разомкнуть".

    Замкнуть

    Замыкает разомкнутый сплайн и сглаживает кривую в точке соединения. Если начальная и конечная точки сплайна имели одинаковое положение, эта опция просто сглаживает кривую в обеих точках.

    Открыть

    Размыкает замкнутый сплайн. Если перед применением опции «Замкнуть» начальная и конечная точка сплайна совпадали, то опция «Разомкнуть» просто отменяет сглаживание сплайна. Начальная и конечная точки остаются на своих местах, но гладкость кривой в точке замыкания теряется.

    Если перед применением опции «Замкнуть» начальная и конечная точка сплайна не совпадали, то опция «Разомкнуть» отменяет сглаживание сплайна и возвращает точки в исходное положение.

    Удалить

    Удаляет из сплайна определяющие точки и перестраивает сплайн с учетом оставшихся точек.

    Управляющая точка <выход>: Указать управляющую точку или нажать ENTER

    Перенести

    Переносит определяющую точку в новое положение.

    Новое положение или [След/Пред/Выбрать точку/выХод] <С>: Указать точку, ввести параметр или нажать ENTER

    Новое положение

    Перенос выбранной точки в новое положение. Предыдущий запрос будет выведен повторно.

    Далее

    Выделение следующей точки.

    Предыдущий

    Выделение предыдущей точки.

    Выбрать точку

    Позволяет выбрать управляющую точку.

    Управляющая точка <выход>: Указать управляющую точку или нажать ENTER

    Выход

    Возврат к предыдущему запросу.

    Очистить

    Очистка базы данных рисунка от определяющих данных сплайна. После удаления определяющих данных сплайна отобразится главный запрос РЕДСПЛАЙН без параметра "Определяющие".

    Касательные

    Редактирует начальную и конечную касательные сплайна.

    Касательная в начальной точке или [по Умолчанию]: Указать точку, задать опцию или нажать ENTER

    Касательная в конечной точке или [по Умолчанию]: Указать точку, задать опцию или нажать ENTER

    Если сплайн замкнут, запрос имеет вид «Направление касательной или [по Умолчанию]».

    Опция «По умолчанию» устанавливает на концах касательные по умолчанию.

    Следует указать точки для задания векторов касательных или использовать режимы привязки «Касательная» и «Нормаль» для выравнивания создаваемого сплайна по существующим объектам.

    Допуск

    Сплайн перестраивается с учетом нового значения допуска.

    Ввести допуск <текущий>: Ввести значение или нажать ENTER

    Выход

    Возврат к основному запросу команды РЕДСПЛАЙН.
    <
    Замкнуть/Разомкнуть

    Замкнуть/Разомкнуть



    Если выбранный сплайн замкнут, опция «Замкнуть» заменяется на «Разомкнуть».

    Замкнуть

    Замыкает разомкнутый сплайн и сглаживает кривую в точке соединения. Если начальная и конечная точки сплайна имели одинаковое положение, эта опция просто сглаживает кривую в обеих точках.

    Открыть

    Размыкает замкнутый сплайн. Если перед применением опции «Замкнуть» начальная и конечная точка сплайна совпадали, то опция «Разомкнуть» просто отменяет сглаживание сплайна. Начальная и конечная точки остаются на своих местах, но гладкость кривой в точке замыкания теряется.

    Если перед применением опции «Замкнуть» начальная и конечная точка сплайна не совпадали, то опция «Разомкнуть» отменяет сглаживание сплайна и возвращает точки в исходное положение.
    Перенести

    Перенести



    Меняет положение управляющих вершин и удаляет определяющие точки.

    Новое положение или [След/Пред/Выбрать точку/выХод] <С>: Указать точку, ввести параметр или нажать ENTER

    Новое положение

    Перенос выбранной точки в новое положение.

    После переноса выбранной точки в новое положение РЕДСПЛАЙН перестраивает сплайн с учетом нового положения точки.

    Далее

    Выделение следующей точки. При этом маркер не будет циклически переходить от конца к началу сплайна даже в том случае, когда последний замкнут.

    Предыдущий

    Выделение предыдущей точки. При этом маркер не будет циклически переходить от начала к концу сплайна даже в том случае, когда последний замкнут.

    Выбрать точку

    Позволяет выбрать управляющую точку.

    Управляющая точка <выход>: Указать точку или нажать ENTER

    Выход

    Возврат к основному запросу команды РЕДСПЛАЙН.
    Исправить

    Исправить



    Изменяет форму сплайна.

    Ввести параметр [Добавить управляющую точку/Повысить порядок/Вес/выХод] <выХод>: Ввести параметр или нажать ENTER

    Добавить управляющую точку



    Увеличивает число управляющих точек на участке сплайна.

    Точка на сплайне <выход>: Указать точку или нажать ENTER

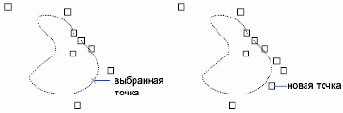

    РЕДСПЛАЙН добавляет управляющую точку вблизи точки, выбранной на сплайне, между двумя другими управляющими точками, действующими на эту часть сплайна.



    Повысить порядок



    Увеличивает порядок сплайна.

    Новое значение порядка <текущий>: Ввести целое число или нажать ENTER

    Ввод большего (по сравнению с текущим) значения порядка ведет к увеличению числа управляющих точек. Максимальное значение порядка равно 26.

    Вес



    Изменяет весовые коэффициенты в различных управляющих точках сплайна. Чем больше весовой коэффициент, тем ближе сплайн к данной управляющей точке.

    Новое значение веса (текущее = текущее) или [След/Пред/Выбрать точку/выХод] <С>: Ввести значение, задать параметр или нажать ENTER

    Новое значение веса

    AutoCAD перестраивает сплайн с учетом новых весовых значений в выбранных управляющих точках. Чем больше вес (целое число), тем сплайн ближе к управляющей точке.

    Далее

    Выделение следующей точки. При этом маркер не будет циклически переходить от конца к началу сплайна даже в том случае, когда последний замкнут.

    Предыдущий

    Выделение предыдущей точки. При этом маркер не будет циклически переходить от начала к концу сплайна даже в том случае, когда последний замкнут.

    Выбрать точку

    Позволяет выбрать управляющую точку.

    Управляющая точка <выход>: Указать точку или нажать ENTER

    Выход

    Возврат к основной подсказке опции «Исправить».

    Выход



    Возврат к основному запросу команды РЕДСПЛАЙН.
    <


    Обратно

    Обратно



    Изменяет направление сплайна на противоположное. Опция предназначена в первую очередь для использования в пользовательских приложениях.

    Отменить

    Отменить



    Отменяет последнюю операцию редактирования.
