РЕДТЕЛ Команда

Р Команды

РЕДТЕЛ Команда

Редактирование граней и ребер 3М тел

Меню "Изменить": "Редактирование тел"

Командная строка: редтел

Автоматическая проверка тел при редактировании: SOLIDCHECK=текущее

Задайте опцию редактирования тела

[Грань/Кромка/Тело ACIS/Отменить/выХод] <выХод>: Ввести параметр или нажать ENTER

Грань

Редактирование граней твердотельных объектов путем их выдавливания, переноса, поворота, смещения, сведения на конус, удаления, копирования и изменения цвета.

Задать опцию редактирования грани [Выдавить/пеРенести/Повернуть/Сместить/коНус/Удалить/Копировать/Цвет/Отменить/выХод] <выХод>: Ввести параметр или нажать ENTER

Выдавить

Выдавливание выбранных плоских граней на заданную глубину или по заданной траектории. Допускается одновременный выбор нескольких граней.

Выберите грани или [Отменить/Исключить]: Выбрать одну или несколько граней, или задать опцию

Выберите грани или [Отменить/Исключить/Все]: Выбрать одну или несколько граней, или задать опцию

Отменить

Отменяет выбор граней, добавленных в набор последними, и вновь выводит запрос. Если все грани удалены, отобразится следующий запрос.

Выбор граней полностью отменен

Удалить

Исключение ранее выбранных граней из набора. Далее появляется подсказка:

Выберите грани для исключения или [Отменить/Добавить/Все]: Выбрать одну или несколько граней (1), ввести параметр или нажать ENTER

Отменить

Отменяет выбор граней, удаленных из набора последними, и вновь выводит запрос. Если ни одна грань не выбрана, отобразится следующий запрос.

Выбор граней полностью отменен

Добавить

Добавление граней в набор.

Выберите грани или [Отменить/Исключить/Все]: Выбрать одну или несколько граней (1), или задать опцию

Отменить: Отменяет выбор граней, добавленных в набор последними, и вновь выводит запрос.

Исключить: Исключает ранее выбранные грани и вновь выводит запрос.

Все: Выбирает все грани и добавляет их в набор.

Все

Выбор всех граней и добавление их в набор.

Все

Выбор всех граней и добавление их в набор.

После выбора граней или параметра отображается следующий запрос.

Выберите грани или [Отменить/Исключить/Все]: Выбрать одну или несколько граней (1), ввести параметр или нажать ENTER

Глубина выдавливания или [Путь]: Задать расстояние или ввести т

Глубина выдавливания

Задание направления и глубины выдавливания. Ввод положительного числа вызывает выдавливание в направлении нормали. Ввод отрицательного числа вызывает выдавливание в направлении, противоположном нормали.

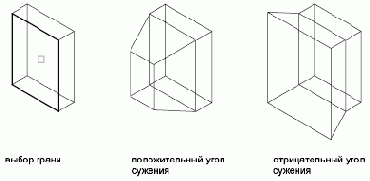

Угол сужения для выдавливания <0>: Задать угол от -90 до +90 градусов или нажать ENTER

Положительное значение угла сужения соответствует уменьшению объема тела; отрицательное значение — увеличению объема. По умолчанию угол сужения равен 0, и грань выдавливается перпендикулярно своей плоскости без изменения размеров. Все грани, входящие в набор, сужаются на одинаковую величину. Задание слишком больших значений угла сужения или глубины выдавливания может привести к тому, что грань сузится до нуля, не достигнув заданной глубины.

Траектория

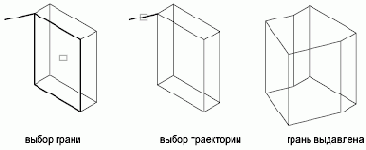

Установка режима выдавливания вдоль траектории (выбранной линии или кривой). Все контуры, связанные с выбранной гранью, выдавливаются согласно направлению и длине траектории.

Траектория выдавливания: Выбрать объекты любым способом

Траекториями могут служить отрезки, круги, дуги, эллипсы, эллиптические дуги, полилинии и сплайны. Траектория не должна лежать в одной плоскости с выдавливаемым объектом и не должна иметь участков с большой кривизной.

Выдавленная грань начинается в плоскости исходного контура и заканчивается в плоскости, перпендикулярной траектории в ее конечной точке. Одна из конечных точек траектории должна лежать на плоскости профиля; в противном случае траектория перемещается в центр профиля.

Если траектория представляет собой сплайн, он должен быть перпендикулярен плоскости выдавливаемой грани в одной из конечных точек. В противном случае профиль поворачивается до тех пор, пока он не будет перепендикулярен сплайновой траектории. Если одна из конечных точек сплайна лежит в плоскости грани, эта грань поворачивается вокруг этой точки; в противном случае сплайновая траектория перемещается в центр профиля, и профили поворачивается вокруг ее центра.

Если в траектории имеется излом, программа выполняет выдавливание объекта в направлении каждого сегмента, а затем выполняет в месте соединения скос в плоскости, делящей пополам угол между сегментами. Если излом траектории находится в месте ее замыкания, контур должен лежать в плоскости скашивания. Только в этом случае начальное и конечное сечения тела будут совпадать. Если профиль не лежит в плоскости скашивания, он будет поворачиваться до тех пор, пока не окажется в плоскости скашивания.

Перенести

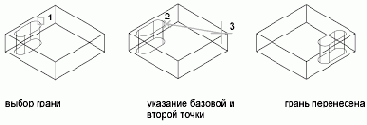

Перенос выбранных граней 3М тела на заданное расстояние. Допускается одновременный выбор нескольких граней.

Выберите грани или [Отменить/Исключить]: Выбрать одну или несколько граней, или задать опцию

Описание параметров "Отменить", "Исключить", "Добавить" и "Все" совпадают с описанием соответствующих параметров в списке "Выдавить". После выбора граней или ввода параметров отображается следующая подсказка.

Базовая точка или перемещение: Указать базовую точку (2)

"Вторая точка перемещения:" Указать точку (3) или нажать ENTER

Две указанные точки задают направляющий вектор, который определяет, на какое расстояние и в каком направлении должна быть смещена грань. РЕДТЕЛ использует первую точку в качестве базовой и размещает копию относительно нее. Если указана одна точка (обычно она задается координатами), а затем нажата клавиша ENTER, точка используется в качестве нового местоположения.

Поворот

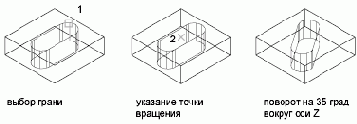

Поворот одной или нескольких граней (или других элементов тела) вокруг заданной оси.

Выберите грани или [Отменить/Исключить]: Выбрать одну или несколько граней, или задать опцию

Выберите грани или [Отменить/Исключить/Все]: Выбрать одну или несколько граней, ввести параметр или нажать ENTER

Точка на оси или [Объект/Вид/Xось/Yось/Zось] <2точки>: Ввести параметр, указать точку или нажать ENTER

Точка на оси, 2 точки

Задание оси поворота путем указания двух точек. Если нажать ENTER в ответ на основной запрос опции, выдаются все приведенные ниже запросы. Если в ответ на главную подсказку команды указать точку, первый запрос из приведенной ниже последовательности опускается.

Первая точка оси вращения: Указать точку (1)

Вторая точка оси вращения: Указать точку (2)

Угол поворота или [Опорный угол]: Задать угол или ввести б

Угол поворота

Определяет угол поворота объекта вокруг заданной оси.

Базовая линия

Задание опорного и нового углов.

Опорный угол (начальный) <0>: Задать начальный угол

Конечный угол: Задать конечный угол

Объект поворачивается на угол, равный разности конечного и начального углов.

Объект

Совмещение оси вращения с существующим объектом. Можно выбрать объект любого из следующих типов:

Линия: Совмещает ось с выбранным отрезком.

Круг: Совмещает ось с 3М осью круга (линией, перпендикулярной к плоскости круга и проходящей через центр круга).

Дуга: Совмещает ось с 3М осью дуги (линией, перпендикулярной к плоскости дуги и проходящей через центр дуги).

Эллипс: Совмещает ось с 3М осью эллипса (линией, перпендикулярной к плоскости эллипса и проходящей через центр эллипса).

2М полилиния: Совмещает ось с 3М осью, образованной начальной и конечной точками полилинии.

3М полилиния: Совмещает ось с 3М осью, образованной начальной и конечной точками полилинии.

Сплайн: Совмещает ось с 3М осью, образованной начальной и конечной точками сплайна.

Выберите объект, задающий ось: Выбрать объект любым способом

Угол поворота или [Опорный угол]: Задать угол или ввести б

Угол поворота

Определяет угол поворота объекта вокруг заданной оси.

Базовая линия

Задание опорного и нового углов.

Опорный угол (начальный) <0>: Задать начальный угол

Конечный угол: Задать конечный угол

Объект поворачивается на угол, равный разности конечного и начального углов.

Вид

Совмещение оси поворота с направлением взгляда на текущем видовом экране, проходящем через выбранную точку.

Начальная точка вращения <0, 0, 0>: Указать точку

Угол поворота или [Опорный угол]: Задать угол или ввести б

Угол поворота

Определяет угол поворота объекта вокруг заданной оси.

Базовая линия

Задание опорного и нового углов.

Опорный угол (начальный) <0>: Задать начальный угол

Конечный угол: Задать конечный угол

Объект поворачивается на угол, равный разности конечного и начального углов.

Xось, Yось, Zось

Совмещение оси вращения с одной из стандартных осей (X, Y или Z), проходящей через выбранную точку.

Начальная точка вращения <0, 0, 0>: Указать точку

Угол поворота или [Опорный угол]: Задать угол или ввести б

Угол поворота

Определяет угол поворота объекта вокруг заданной оси.

Базовая линия

Задание опорного и нового углов.

Опорный угол (начальный) <0>: Задать начальный угол

Конечный угол: Задать конечный угол

Объект поворачивается на угол, равный разности конечного и начального углов.

Отступ

Равномерное смещение граней на заданное расстояние или так, чтобы они проходили через указанную точку. Положительное значение смещения соответствует увеличению объема тела, отрицательное уменьшению.

Выберите грани или [Отменить/Исключить]: Выбрать одну или несколько граней или задать опцию (1)

Выберите грани или [Отменить/Исключить/Все]: Выбрать одну или несколько граней, ввести параметр или нажать ENTER

Расстояние смещения: Задать расстояние

Положительное значение смещения вызывает увеличение объема тела, отрицательное значение — уменьшение объема.

Примечание Если в смещении участвуют все грани тела, имеющего отверстия и вырезы, увеличение объема тела приводит к сужению отверстий.

Конус

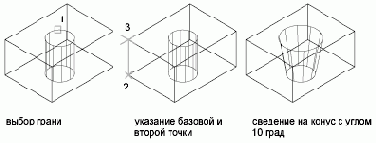

Сведение граней на конус. Ось, относительно которой создается конусность, определяется последовательностью указания базовой и второй точек вектора.

Выберите грани или [Отменить/Исключить]: Выбрать одну или несколько граней, или задать опцию

Базовая точка: Указать базовую точку (2)

Укажите другую точку на оси конуса: Указать точку (3)

"Угол сужения:" Задать угол от -90 до +90 градусов

Удалить

Удаление граней (в том числе полученных в результате построения фасок и сопряжений).

Выберите грани или [Отменить/Исключить]: Выбрать одну или несколько граней

Выполняется проверка тела.

Проверка тела завершена.

Копировать

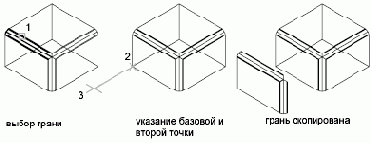

Копирование граней; результат может представлять собой области или тела ACIS. Если указаны две точки, РЕДТЕЛ использует первую точку в качестве базовой и размещает копию относительно нее. Если указана одна точка (обычно она задается координатами), а затем нажата клавиша ENTER , SOLIDEDIT использует ее в качестве нового местоположения.

Выберите грани или [Отменить/Исключить]: Выбрать одну или несколько граней

Базовая точка или перемещение: Указать базовую точку (2)

Вторая точка перемещения: Указать точку (3)

Цвет

Изменение цвета граней.

Выберите грани или [Отменить/Исключить]: Выбрать одну или несколько граней

Выберите грани или [Отменить/Исключить/Все]: Выбрать одну или несколько граней, ввести параметр или нажать ENTER

Откроется диалоговое окно "Выбор цвета".

Отменить

Отмена последнего действия, выполненного командой РЕДТЕЛ. Последовательным вызовом нескольких опций отмены можно вернуть тело в состояние, которое оно имело в момент вызова команды.

Выход

Выход из режима редактирования тела как целого и возврат к запросу «Задайте опцию редактирования тела».

Кромка

Редактирование ребер твердотельных объектов путем изменения их цвета и копирования.

Задайте опцию редактирования ребра [Копировать/Цвет/Отменить/выХод] <выХод>: Ввести параметр или нажать ENTER

Копировать

Копирование 3М ребер. Результирующими объектами при копировании являются отрезки, дуги, круги, эллипсы и сплайны.

Выберите ребра или [Отменить/Исключить]: Выбрать одно или несколько ребер, или задать опцию

После выбора ребер или ввода параметра отображается следующая подсказка.

Выберите ребра или [Отменить/Исключить]: Выбрать одно или несколько ребер (1) или нажать ENTER

Базовая точка или перемещение: Указать базовую точку (2)

Вторая точка перемещения: Указать точку (3)

Отменить

Отмена выбора ребер, последними добавленных в набор. Отобразится предыдущий запрос. Если все ребра удалены, отобразится следующая подсказка.

Выбор ребер полностью отменен

Удалить

Исключение ранее выбранных ребер из набора. Отобразится предыдущий запрос.

Выберите ребра для исключения или [Отменить/Добавить]: Выбрать одно или несколько ребер, ввести параметр или нажать ENTER

Отменить

Отмена выбора ребер, последними добавленных в набор. Отобразится предыдущий запрос. Если ни одно ребро не выбрано, отобразится следующий запрос.

Выбор ребер полностью отменен

Добавить

Добавление ребер в набор.

Выберите ребра или [Отменить/Исключить]: Выбрать одно или несколько ребер или вести параметр

Отменить: Отменяет выбор ребер, последними добавленных в набор. Отобразится предыдущий запрос.

Исключить: Исключает ранее выбранных ребер из набора. Отобразится предыдущий запрос.

Цвет

Изменение цвета ребер.

Выберите ребра или [Отменить/Исключить]: Выбрать одно или несколько ребер, или задать опцию

Описание параметров "Отменить", "Исключить", "Добавить" и "Все" совпадают с описанием соответствующих параметров в списке "Копировать". После выбора ребер или ввода параметра отобразится диалоговое окно "Выбор цвета".

Отменить

Выход

Выход из режима редактирования тела как целого и возврат к запросу «Задайте опцию редактирования тела».

Тело ACIS

Позволяет редактировать тело как целое путем клеймения его объектами, разделения на несколько тел, преобразования в оболочку, упрощения и проверки.

Задайте опцию редактирования тела [Клеймить/Разделить/оБолочка/Упростить/Проверить/Отменить/выХод] <выХод>: Ввести параметр или нажать ENTER

Клеймить

Клеймение выбранного тела другим объектом. Для того, чтобы операция была успешной, необходимо наличие пересечения клеймящего объекта и грани (граней) выбранного тела. Клеймение может быть применено к следующим объектам: дуги, круги, отрезки, 2М и 3М полилинии, эллипсы, сплайны, области, тела и 3М тела.

Выберите 3М тело: Выбрать объект (1)

Выберите клеймящий объект: Выбрать объект (2)

Удалить исходный объект <Н>: Ввести д или нажать ENTER

Выберите клеймящий объект: Выбрать объект или нажать ENTER

Разделить

Разделение 3М тел, занимающих несколько замкнутых объемов в пространстве, на отдельные тела.

Выберите 3М тело: Выбрать объект

Примечание Функция разделения не действует на тела (полученные в результате логических операций), части которых обладают общим объемом.

Оболочка

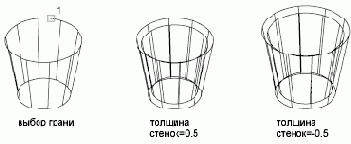

Преобразование тел в тонкостенные оболочки заданной толщины. Толщина всех стенок одинакова. Имеется возможность исключения отдельных граней исходного тела из оболочки. Преобразовать тело в оболочку можно только один раз. Новые грани создаются с помощью смещения существующих граней наружу от их исходных позиций.

Выберите 3М тело: Выбрать объект

Выберите грани для исключения или [Отменить/Добавить/Все]: Выбрать одну или несколько граней, или задать опцию

Описание параметров "Отменить", "Исключить", "Добавить" и "Все" совпадают с описанием соответствующих параметров в списке "Выдавить". После выбора граней или ввода параметров отображается следующий запрос.

Выберите грани для исключения или [Отменить/Добавить/Все]: Выбрать грань (1), ввести параметр или нажать ENTER

Толщина стенок оболочки: Задать расстояние

При положительной толщине новые грани создаются внутри исходного тела, при отрицательной — снаружи.

Упростить

Слияние смежных ребер, лежащих на одной прямой, и смежных граней, лежащих в одной плоскости. Избыточные ребра и вершины (в том числе и результаты клеймения) удаляются.

Выберите 3М тело: Выбрать объект (1)

Проверить

Проверка целостности тела (выполняется независимо от состояния системной переменной SOLIDCHECK).

Выберите 3М тело: Выбрать объект

Объект является корректным телом ShapeManager.

Отменить

Отмена операции редактирования.

Выход

Выход из режима редактирования тела как целого и возврат к запросу «Задайте опцию редактирования тела».

Отменить

Отмена операции редактирования.

Выход

Завершение команды РЕДТЕЛ.
