РЗМРЕДТЕКСТ Команда

Перемещение и поворот размерных текстов

Панель Размеры:

Меню "Размеры": "Выравнивание текста"

Командная строка: рзмредтекст

Выберите размер: Выбрать размерный объект

Появляется запрос на определение нового положения размерного текста.

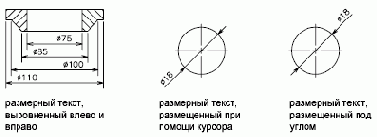

Определить новое положение размерного текста или [Слева/Вправо/Центр/Вернуть/Угол]: Указать точку или ввести параметр

Положение размерного текста

Размер динамически обновляется по мере перемещения курсора. Для определения положения текста (над размерной линией, под ней или в ее разрыве) используется вкладка «Текст» диалоговых окон создания, редактирования и переопределения размерных стилей..

Слева

Выравнивает размерный текст влево вдоль размерной линии. Опция работает только с линейными размерами, радиусами и диаметрами.

Вправо

Выравнивает размерный текст вправо вдоль размерной линии. Опция работает только с линейными размерами, радиусами и диаметрами.

Центр
Центрирует размерный текст на размерной линии.

Вернуть

Возвращение размерного текста в положение по умолчанию.

Угол

Изменяет угол поворота размерного текста.

Угол поворота размерного текста:

Центральная точка текста не изменяется. При перемещении текста и регенерации размера заданный угол поворота поддерживается неизменным. Значение угла 0 градусов ориентирует текст по умолчанию.
