УДЛИНИТЬ Команда

Удлинение объектов до пересечения с другими объектами

Панель Редактирование:

Меню "Изменить": Удлинить

Командная строка: удлинить

Выберите граничные кромки...

Выбрать объекты или <выбрать все>: Выбрать один или несколько объектов и нажать ENTER или нажать ENTER для выбора всех отображенных объектов

Выберите удлиняемый объект или ли нажмите клавишу Shift при выборе, чтобы обрезать, или [Линия/Секрамка/Проекция/Кромка/Отменить]: Выбрать удлиняемые объекты или, удерживая SHIFT , выбрать обрезаемый объект, или ввести параметр

Выбор граничных кромок

Использование выбранных объектов для определения граничных кромок, до которых удлиняется объект.

Удлиняемые объекты

Указывает объекты для удлинения. Нажать ENTER для завершения команды.

Клавиша Shift для обрезки

Обрезка выбранных объектов до ближайшей кромки, а не удлинение. Это простой метод переключения между обрезкой и удлинением.

Линия

Выбор всех объектов, пересекающих линию выбора. Линия выбора - это последовательность временных сегментов линии, заданная с помощью двух или более точек линии выбора. Линия выбора не образует замкнутый контур.

Укажите первую точку линии выбора: Укажите начальную точку линии выбора

Укажите следующую точку линии выбора или [Отменить]: Укажите следующую точку линии выбора или введите о

Укажите следующую точку линии выбора или [Отменить]: Укажите следующую точку линии выбора, введите о или нажмите ENTER

Секрамка

Выбор объектов, находящихся внутри прямоугольной области, определенной двумя точками, и пересекающих ее.

Первый угол: Указать точку

Укажите противоположный угол: Точка на диагонали, которая выходит из первой точки

Примечание Некоторые рамки выбора объектов для расширения неоднозначны. УДЛИНИТЬ разрешает выбор вдоль прямоугольной секущей рамки по часовой стрелке от первой точки до первого обнаруженного объекта.

Проекция

Задает режим проецирования, который используется при удлинении объектов.

Задайте опцию проецирования [Нет/Пск/Вид] <текущая>: Ввести параметр или нажать ENTER

"Нет"

Без проецирования. Удлиняются только объекты, пересекающиеся в 3М пространстве с граничными кромками.

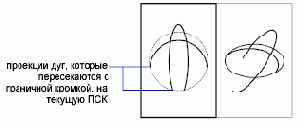

ПСК

Задание проецирования на плоскость XY текущей ПСК. Удлиняются объекты, не пересекающиеся в 3М пространстве с граничными кромками.

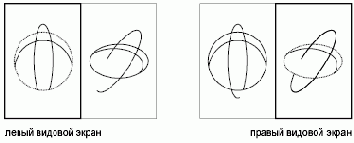

Вид

Проецирование вдоль текущего направления взгляда.

Кромка

Переключение режимов удлинения объекта до воображаемого пересечения с продолжением кромки или только до реального трехмерного пересечения.

Подразумеваемый режим продолжения кромки [С продолжением/Без продолжения] <текущий>: Ввести параметр или нажать ENTER

С продолжением

Удлинение граничной кромки до пересечения с удлиняемым объектом или его продолжением в 3М пространстве.

Без продолжения

Режим удлинения объекта только до кромки, которую он реально пересекает в трехмерном пространстве.

Отменить

Отмена результата последнего действия команды УДЛИНИТЬ.
