Вычисление угла
| К Команды
|
| ||||
| Вычисление угла | |||||
Угол между двумя линиями можно получить с помощью функции ang. Углы измеряются против часовой стрелки относительно оси X (для двумерных объектов) или оси, заданной пользователем (для трехмерных объектов).
ang(v)
Определение угла между осью X и вектором v. Вектор v считается двумерным, спроецированным на плоскость XY текущей ПСК.
ang(p1,p2)
Определение угла между осью X и отрезком (p1,p2), ориентированным от p1 к p2. Точки считаются двумерными, спроецированными на плоскость XY текущей ПСК.
ang(вершина,p1,p2)
Определение угла между отрезками (вершина,p1) и (вершина,p2). Точки считаются двумерными, спроецированными на плоскость XY текущей ПСК.
ang(вершина,p1,p2,p)
Определение угла между отрезками (вершина,p1) и (вершина,p2). В отличие от предыдущего варианта, отрезки считаются трехмерными. Последний параметр, точка p, используется для задания ориентации угла. Угол измеряется против часовой стрелки относительно оси, направленной из точки вершина в точку p.

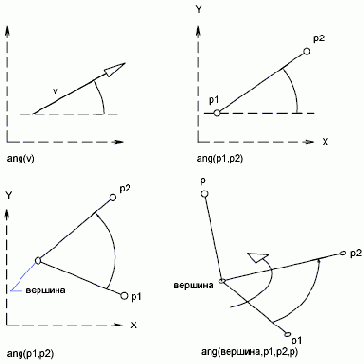

На следующих рисунках проиллюстрированы примеры измерения углов:
С помощью функции ang можно найти угол между двумя сторонами треугольника, как показано в следующем примере:
Команда: cal
>> Выражение: ang(end,end,end)
Сначала нужно выбрать вершину искомого угла, а затем — противоположные ей вершины треугольника.
