Вычисление вектора нормали
| К Команды
|
| ||||
| Вычисление вектора нормали |
| ||||
Для определения единичного вектора нормали (т.е. вектора, перпендикулярного отрезку или плоскости) служит функция nor. Результат функции nor единичный вектор, а не точка. Этот вектор задает направление нормали, а не ее положение в пространстве. Для получения координат конца вектора нормали, исходящего из какой-либо точки, нужно сложить эти точку и вектор.
nor
Определение трехмерного единичного вектора нормали к выбранному кругу, дуге или дуговому сегменту полилинии. Направление вектора нормали совпадает с осью Z объектной системы координат (ОСК) данного объекта.
nor(v)
Определение двумерного единичного вектора нормали к вектору v. Оба вектора считаются двумерными, спроецированными на плоскость XY текущей ПСК. Ориентация вектора нормали такова, что он указывает влево от исходного вектора v.
nor(p1,p2)
Определение двумерного единичного вектора нормали к отрезку (p1,p2). Отрезок считается направленным от p1 к p2. Ориентация вектора нормали такова, что он указывает влево от исходного отрезка (p1,p2).
nor(p1,p2,p3)
Определение трехмерного единичного вектора нормали к плоскости, проходящей через три точки p1, p2 и p3. Ориентация вектора нормали такова, что при взгляде в направлении вектора три точки расположены против часовой стрелки.

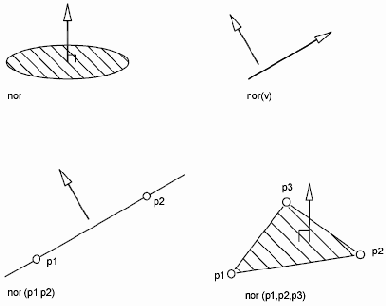

На следующих рисунках проиллюстрированы примеры определения векторов нормалей:
В следующем примере производится установка направления взгляда перпендикулярно выбранному объекту. В программе объект отображается в плане и не искажен параллельной проекцией.
Команда: тзрения
Текущее направление взгляда: VIEWDIR=текущее
Задайте точку зрения или [Повернуть] <компас и тройка осей>: 'кальк
>> Выражение: nor
>> Выберите круг, дугу или полилинию для функции NOR:
